Was ist KNX
(ehemals EIB – Europäischer Installations Bus)?

In den vergangenen Jahren haben sich die Anforderungen an betriebstechnische Funktionen eines Gebäudes ständig erhöht und erweitert. Während sich früher die Elektroinstallation weitgehend auf die Versorgung und das Schalten von Energie beschränkte, ist heute die Übermittlung von umfangreichen Mess-, Steuer-, Regel- und Anzeige-Daten fester Bestandteil einer modernen Gebäudeinstallation.

Die klassische Elektroinstallation, bei der jede Funktion bisher eine eigene Leitung benötigte, stößt in zunehmendem Maße an ihre Grenzen. Es ergibt sich ein Wirrwarr an Leitungen in einem Gebäude, und eine Umkonfigurierung ist oftmals äußerst aufwendig, da neue Leitungen gelegt oder vorhandene Leitungswege geändert werden müssen.

Hier setzt der KNX-Bus mit neuer Technologie an. Bei diesem Bus-System werden alle Mess-, Steuer-, Regel-, Überwachungs- und Anzeigefunktionen in einem Gebäude über ein gemeinsames Adernpaar (ähnlich einer Telefonleitung), die sogenannte Busleitung, übertragen. Alle vorhandenen Signalsender und Signalempfänger werden an diese Busleitung angeschlossen und können somit untereinander Informationen austauschen. Die Funktionen selber werden durch entsprechende softwaremäßige Zuordnungen zwischen dem Sender und den Signalempfängern realisiert. Durch dieses gemeinsame Funktionsnetz für die Informationsübertragung verringert sich der Leitungsaufwand ganz erheblich.

Auf diese Weise lassen sich Installationen in einem Gebäude wesentlich einfacher darstellen, problemlos erweitern und äußerst flexibel nutzen. Bei Nutzungsänderung oder Änderung der Raumaufteilung erfolgt eine schnelle und problemlose Anpassung des Systems durch einfache Neuzuordnung der Geräte per Software.

KNX-Nebenuhrensystem von theben

Die Firma Theben AG bietet in Zusammenarbeit mit der Firma PEWETA ab sofort eine vollständig neue Produktlinie von KNX-Nebenuhren an!

Ein KNX-Nebenuhrensystem ist eine sinnvolle Einrichtung für jedes Zweckgebäude, in dem der KNX-Bus installiert werden soll oder bereits installiert wurde. Da die 2-adrige Busleitung (Niedervolttechnik) praktisch überall im Gebäude zur Verfügung steht, entfällt gegenüber einer konventionellen impulsgesteuerten Haupt- und Nebenuhrenanlage das zusätzliche Verlegen des erforderlichen Leitungsnetzes. So wird hier von einer bereits installierten KNX-Tasterstelle einfach ein kurzes Stück Busleitung zum Montageort der Uhr verlegt und die Uhr angeschlossen. Die dabei eingesparten Installationskosten sind beachtlich.

Wie funktioniert das theben-KNX-Nebenuhrsystem?

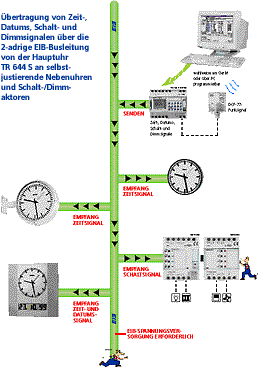

Die Funktionsweise des KNX-Nebenuhrensystems ist einfach und zuverlässig: ein KNX-Zeitsensor empfängt über eine angeschlossene Antenne das DCF77-Funksignal. Dieses Signal wird vom dem Zeitsensor in ein KNX-konformes Zeit- und Datumstelegramm umgewandelt und auf die 2-adrige Busleitung übertragen. Alle angeschlossenen KNX-Nebenuhren (die bei größeren Gebäudekomplexen auch mehrere Kilometer entfernt installiert sein können) empfangen diese Telegramme und lesen die entsprechende Uhrzeit, bei Kalenderuhren auch das aktuelle Datum, ein. Die Spannungsversorgung der Uhrwerke erfolgt ebenfalls über die Busleitung. Fällt die Busspannung aus, werden Uhrzeit und Datum aller angeschlossenen KNX-Nebenuhren durch einen integrierten Akku noch bis zu 10 Tage angezeigt.

Ein großer Vorteil liegt weiterhin in der sog. Selbstrichtfunktion der KNX-Nebenuhren. Im Gegensatz zu der herkömmlichen Nebenuhrtechnik stellen sich alle Nebenuhren bei Anlegung der Busspannung sofort, vollautomatisch und im Schnelldurchgang auf die aktuelle Uhrzeit bzw. auf das aktuelle Datum ein, unabhängig von der Zeigerposition der Uhren bei Inbetriebnahme.

Der theben-KNX-Zeitsensor TR 644 sendet zusätzlich zu den Zeit- und Datumstelegrammen auch Schalt- und Dimmtelegramme auf die Busleitung, die von den entsprechenden Aktoren verschiedener Verbraucher empfangen werden. Diese Aktoren schalten bzw. dimmen dann zeitabhängig Beleuchtung, Pausengongs, Türen sowie Heizungs- und Alarmanlagen u.v.m.
